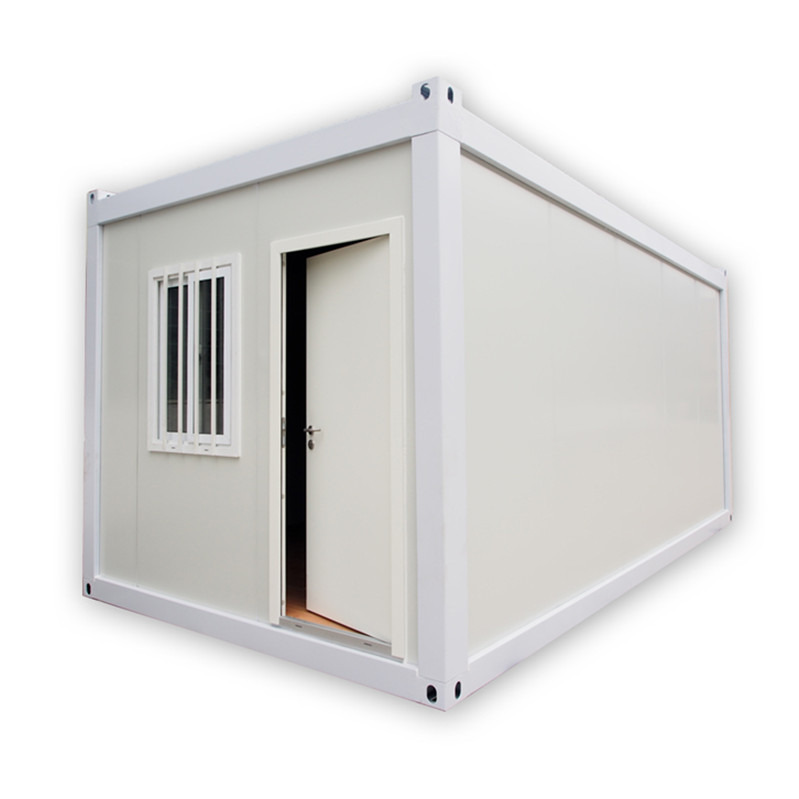

Casa modulare domestica 40ft della struttura d'acciaio del contenitore modulare dell'Assemblea

Condizioni tecniche
1.1 Condizione Tecnica Generale

1) La struttura può prevenire il terremoto di magnitudo 8.
2) Il progetto del raggruppamento sismico è il primo gruppo, il ciclo caratteristico del sito è considerato 0,45s, la categoria del cantiere è considerata dalla Classe III e il rapporto di smorzamento della struttura in acciaio è 0,05.Il massimo αmax del coefficiente di influenza del terremoto orizzontale è 0,04, calcolato in 5 anni.
3) Il livello di sicurezza strutturale è di grado 2. Il coefficiente di importanza è 1,0.
4) Altezza raccordo raccordo più o meno zero.


1.2 Materiali
Normalmente, travi in ​​acciaio, colonne in acciaio, arcarecci sono tutti utilizzati in acciaio leggero zincato piegato a freddo Q235B.
resistenza dell'acciaio:f=215N/m2


1.3 Combinazione di carico
1.Calcolo del carico sul pavimento
(1) Pavimento inferiore
Peso della struttura 0,4 kN/m2
Valore di carico permanente 0,4 kN/m2
Valore di carico dinamico 3,0 kN/m2
(2) Tavola del tetto
Peso della struttura 0,3 kN/m2
Valore di carico permanente 0,3 kN/m2
Valore di carico dinamico 0,5 kN/m2

2.Calcolo del carico del vento
Secondo i 15 anni durevoli di progettazione, la pressione del vento di base del carico del vento è W0=0,3KN/m2
